iCBi - реле блокировки с двумя контактами: размыкаЮ1цим в цепи 4 и замыкающим в цепи 6.

Цель этого упражнения состоит только в иллюстрации применения условных обозначений. Действие схемы рассмотрено ниже в гл. 9 (см. пример 9.17). Читателям рекомендуется ответить на вопросы. 1. Какое из обозначений, помещенных в кружке под цепью 2, уместно применить для изображения контакта КМ11 2. Почему обозначение катушки, помещенное в кружке под цепью 4, перечеркнуто? 3. Какое из обозначений импульсного контакта в цепи 5 более уместно: без указания замедлителя или с замедлителем? Правильно пи расположено направление замедлителя? 4. Почему обозначения замыкающих контактов одного и того же реле времени КТ1 в цепях 5 и 7 различны? 5. Через сколько времени замыкается импульсный контакт КТ1 после включения КТ1 и через сколько времени замыкается его контакт в цепи 7? 6. Почему на рис. 2.35,6 перечеркнуто

Рис. 2.36. Неэлектрические реле. Система построения обозначений и примеры их применения

изображение контакта КМ1 (в кружке) и как исторически оно сложилось?

®

Ответы

1. Любое обозначеЬие уместно. Но так как KMI - это контактор и, следовательно, его контакт, коммутирующий цепь электромагнита, безусловно имеет дугогашение, предпочтительнее обозначение дугогасительного контакта. Оно и принято на рис. 2.35,6.

2. Выдержка времени создается не на катушке, а механическим путем с помощью часового меха-




Рис. 2.37. Электротепловое и поплавковое реле. К упражнению 2.15

низма. Следовательно, перечеркнутое обозначение применять не следует.

3. Более уместно обозначение с замедлителем, оио конкретнее. Изображение замедлителя указано правильно.

4. Контакт в цепи 5 импульсный, а в цепи 7 -обычный. Но оба контакта замыкаются с замедлением, поэтому в изображениях обоих контактов показаны замедлители.

5. Импульсный контакт замыкается через 5 с после включения КТ1, контакт в цепи 7 - через 12 с. Это видно из надписей 5 s и 12 s соответственно.

6. Обозначение устарело. Произошло оно из-за стремления показать катушку камеры магнитного дутья: во времена употребления этих обозначений катушки изображали ломаными линиями. Затем их стали изображать полуокружностями и, наконец, пришли к современному обозначению в виде прямоугольника.

Реле неэлектрические Неэлектрические реле - датчики контроля технологических параметров - обо-

значают путем графического присоединения обозначения контакта к обозначению привода, с помощью которого контакт переключается.

Контакты электрических и неэлектрических реле обозначают одинаково (см. рис. 2.30). Но раньше для неэлектрических реле использовали другие обозначения; они показаны на рис. 2.36,6, где: 3 и 8 - замыкающие, а 13 и 18 - размыкающие контакты. Эти обозначения отменены.

На рис. 2.36,а изображены: 1 - линии механической связи; 2 - общее обозначение фиксирующего механизма, например защелки; 4 - аккумулятор механической энергии, т. е. обшее обозначение привода (без конкретизации). При необходимости внутри квадрата помещают сведения о виде энергии.

Обозначения 5-7, 9-12, 14-17 конкретизируют виды приводов: 5 - мембранный; 6 - струйный; 7 - электромагнитный; 9 - пневматический или



гидравлический; Ю - электромашинный; 11 - поплавковый; 12 - кулачковый; 14 - центробежный; 15 - с помощью биметалла; 16 - привод линейкой (рейкой); 17 - привод механической пружиной. Рассмотрим два примера.

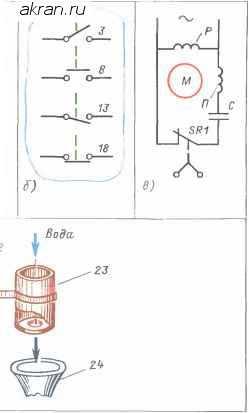

1. На рис. 2.36,в показана схема управления двигателем М стиральной машины. При включении двигателя (выключатель на рисунке не показан) работают обе его обмотки: рабочая Р и пусковая П, последовательно с которой включен конденсатор С. При достижении номинальной частоты вращения (скорости) срабатывает центробежное реле SR1 и отключает пусковую обмотку. Нетрудно видеть, что центробежное реле изображено как контакт, к которому графически присоединен центробежный привод (поз. 14 на рис. 2.36,а). Центробежное реле в данном случае имеет размыкающий контакт, так как в исходном положении (т. е. перед пуском машины) пусковая обмотка должна быть вкпючена.

2. На рис. 2.36,г показано устройство простейшего струйного реле, т. е. такого реле, назначение которого контролировать достаточность протока воды, проходящей через охлаждающую рубашку какого-либо аппарата. Подчеркиваем: нужно контролировать проток - струю, а не просто наличие воды.

Реле работает следующим образом. Вода поступает в сосуд 23, в дне которого имеется отверстие и сливается через него в воронку 24. Сосуд укреплен на рычаге 21, который может поворачиваться в шарнире 22. Слева на рычаг навинчен груз 19. При достаточном протоке сосуд заполнен (излишек воды сливается в воронку через края сосуда). Вес воды пересиливает груз, поэтому рычаг, наклоненный в сторону сосуда, давит на поводок контактного узла 20. Если же проток прекращается или становится слишком мал, то вода успевает вытекать через отверстие в дне сосуда и он опорожняется. В этом случае пересиливает


Рис. 2.38. Электромагниты, муфты, тормоза

груз и рычаг, поворачиваясь в его сторону, перестает давить на поводок контактного узла: контакты переключаются.

Внизу показано схематическое обозначение струйного реле с двумя контактами: размыкающим и замыкающим. О том, что это реле струйное, можно судить по обозначению привода (поз. 6 на рис. 2.36,й).

С обозначениями наиболее распространенных электротеплового и поплавкового реле познакомимся, выполнив упражнение 2.15.

Упражнение 2.15

На рис. 2.37 с некоторыми упрощениями приведена схема автоматического регулирования уровня воды в резервуаре 8. На нем установлено реле уровня с поплавком 10, который подвешен на тросике 11, перекинутом через блок 9. К другому концу тросика прикреплен противовес 13. На тросике установлены обоймы, обозначенные зелеными квадратиками. Когда уровень воды
